余姚模具培训产品设计张老师讲兰花建模

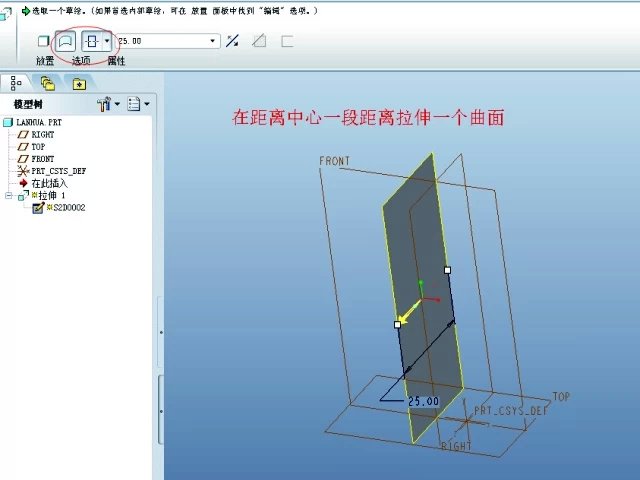

1. 在距离坐标中心一段距离拉伸一个面；



2. 插入-扭曲：进入扭曲特征，运用雕刻指令调节花瓣外形；

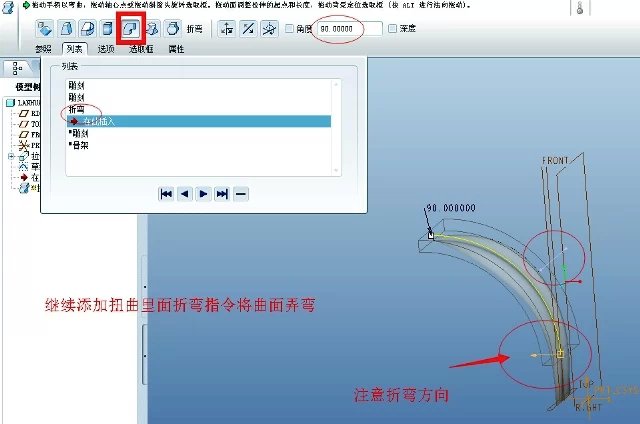

3. 继续扭曲：选择折弯指令，调节花瓣弧度；


4. 如果觉得花瓣外形不满意，可以继续用扭曲里面的指令调节到合适状态；


5. 扭曲完成后，用拉伸切掉尖端变形的部分；

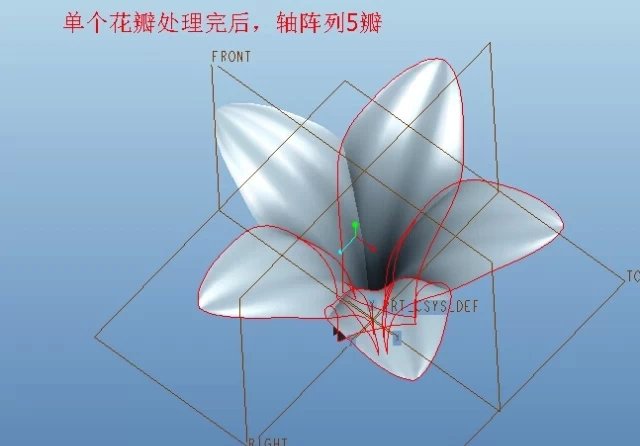

6. 单个花瓣处理完后，用阵列-轴-阵列出其他5瓣；


7. 合并；


8. 合并完后，倒圆角；


9. 拉伸切掉底部一部分；


10. 重新拉伸底部的形状，并拔模收小；


11. 中间衔接的部分倒个圆角；


12. 中间草绘一条弧线，用扫描混合指令扫出单个花蕊；


13. 轴阵列出5个；


14. 最中间旋转出花心；




15. 底部旋转或可变扫出花托；


16. 最后可变扫出花茎；


17. 渲染，可贴花出花瓣效果。
