余姚模具培训产品设计崔老师讲玫瑰花建模

1.草绘三条不同高度的曲线（半圆弧）；



2.拉伸个斜面，将最高一条投影到面上；


3.可变截面扫出花瓣外形；


4.进入造型，通过曲面上的线描出花瓣外形轮廓，切除多余的；




7；


6.复制-选择性粘贴，通过轴旋转出错位角度，为后面陈列做准备；


7.陈列出其他花瓣；


8.将刚做出来的花瓣，通过复制-选择性粘贴里面的移动-旋转等指令，做出第二层的花瓣；


9.将得出来的第二层花瓣，缩放做小，雕刻调节形状；


10.陈列出第二层；


11.用同样的方法得出第三层，并阵列；


12.阵列出3瓣；


13.旋转第四层花瓣；


14.造型描出外形，切除多余的；


15.做轴-复制-选择性粘贴，错位旋转出角度；


16.复制-选择性粘贴，旋转出另一瓣；


17.最中间，旋转出花蕊；


18.将开未开的玫瑰就做好了，如果要做盛开的，就是在外层添加一层打开的花瓣就可以了；


19.草绘最外层花瓣的轨迹线；


20.可变扫除外形；

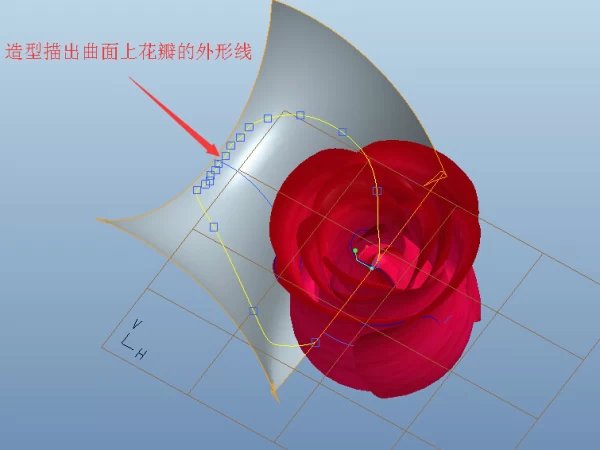

21.造型描出曲面上花瓣的外形线；


22.通过扭曲调节下外形；


23.阵列得出其他花瓣，

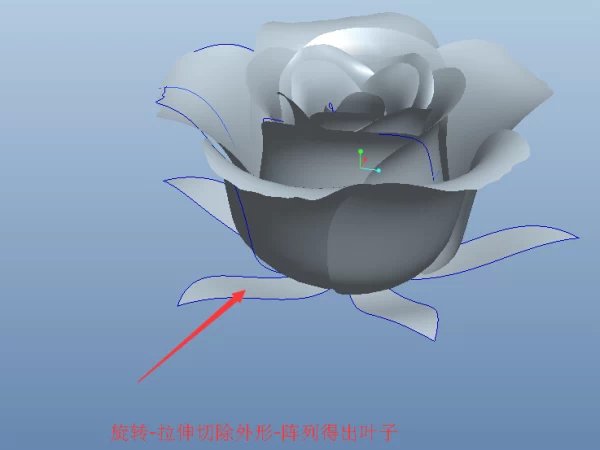

24.旋转-拉伸切除外形，阵列得出叶子；


25.可变扫出花茎；


26.渲染；
