重庆中钢CNC数控编程培训教程: CNC数控编程之拆电极原则及注意事项

一. 拆电极原则

1. 能够直接加工的要直接加工出来(特殊外观要求除外)
2. 要考虑电极的用料,平移、旋转、组合(从节约材料成本方面考虑)
3. 要考虑电极加工的可行性与方便性 (从电极的加工方面考虑)
4. 插穿面、碰穿面、枕位要与胶位分开拆(留置余量不同,避免产生圆角)

二. 拆电极注意事项

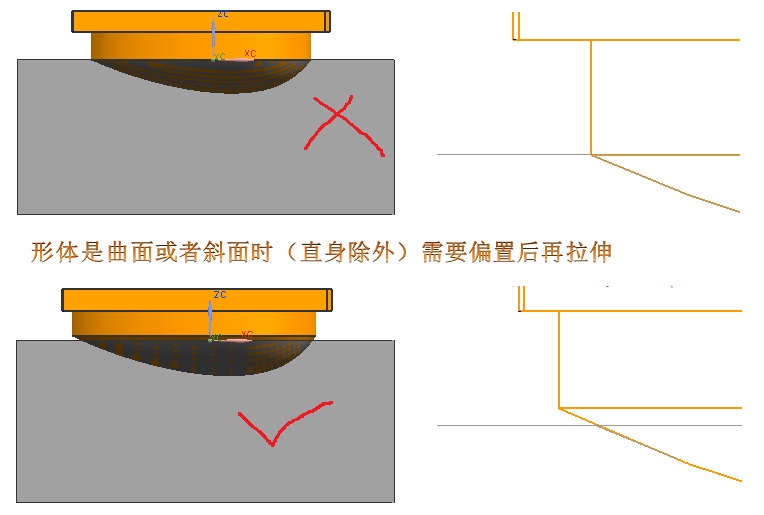

1. 形体需要偏置再拉伸
形体是曲面或者斜面时(直身除外)需要偏置后再拉伸


2. 电极拉伸直身位时候要注意垂直
①:拉伸截面不水平时,拉伸体是倾斜的
②:拉伸时注意指定方向,避免拉伸引起倒勾造成不能正常编程加工


3. 倒勾电极要注意处理
遇到倒勾面要与工程师沟通修改档案或者以减胶方式处理(即电极留少点,工件钢料留多点)

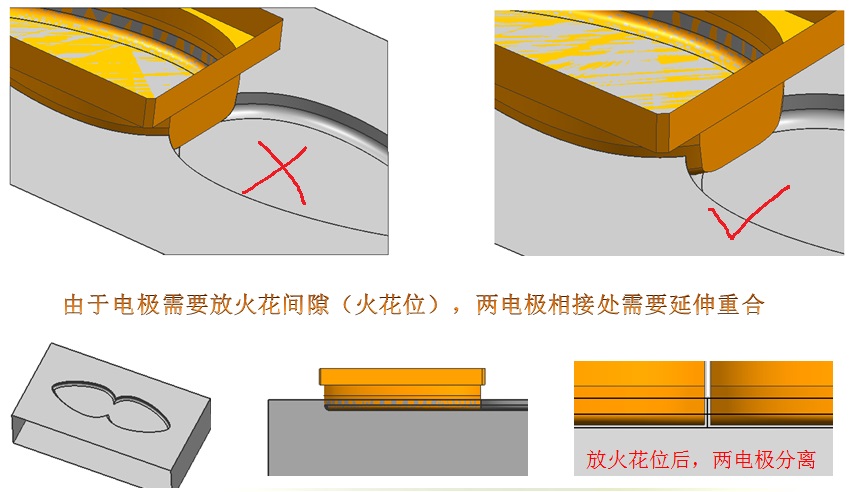

4. 两电极相接处需要延伸重合
由于电极需要放火花间隙(火花位),两电极相接处需要延伸重合


5. 电极区域需要适当延伸


6. 电极面工件面避免断差


7. 拆电极要注意加工的方便性


8. 侧打电极图纸表示方法


9. 深度过深是可以考虑分开拆
整体电极深度过高,电极难加工(骨位易变形),EDM放电时间久
分拆电极更显灵活性,第一个电极可以侧打提高效率,第二个电极竖立打,电极深度不高EDM时间短。



10. 骨位电极防止变形
①:骨位电极避开边需要做加强筋
②:加强部分需要拔模,电极加工避免刀柄与工件产生摩擦
