余姚数控加工中心培训王老师：PM残留边界创建编辑技巧

残留边界：用来定义使用大刀（参考刀）无法加工的那些区域，使用小刀的新刀路按这种边界所定义的区域进行剪裁。

下面对清角残留边界的详解
1. 如何让封闭残留边界6分开

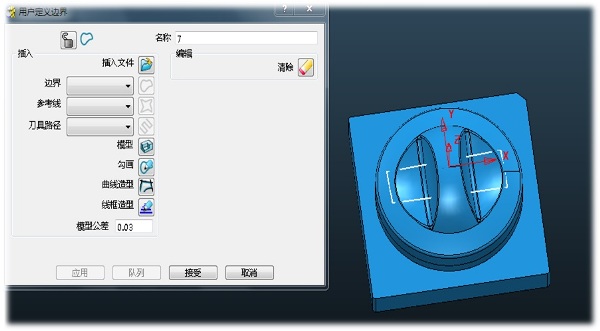

2. 勾画产生一条用户定义边界7


3. 产生布尔操作边界（将边界6和边界7求差）


4. 产生布尔操作边界8


5. 如果在此不做布尔操作边界8，也可以借助用户定义边界7直接做残留边界9。


6. 将布尔操作边界8或残留边界9编辑得到理想的清角边界

边界由一条或多条曲线组成的闭合曲线，主要作用是裁剪刀路控制刀路生成的范围，边界也受毛坯控制，所以操作中要灵活应用。
